金属顕微鏡 ARM-100シリーズ

金属顕微鏡 ARM-100シリーズ製品情報

金属顕微鏡（明視野・暗視野・簡易偏光・微分干渉観察）

メーカー名：ARMSSYSTEM

ARM-100 シリーズ

ARM-100S　390,000円

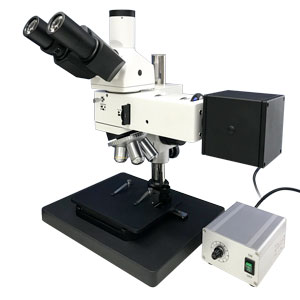

◎写真はARM-100S

納期：お問合せ下さい

お見積り依頼・お問合せはこちら

金属顕微鏡 ARMシリーズ仕様

ARM-100シリーズは明視野観察・明暗視野観察・簡易偏光観察・微分干渉観察など目的用途に伴い、各種シリーズかしております。
顕微鏡部は支柱固定の為、高さのあるワーク観察にも適しております。
またオプションの対物レンズもご用意がございますので、対物レンズ2.5倍の低倍観察や対物レンズ100倍の高倍観察も可能です。
オプションには他にXY電動ステージを取付け可能です。
またウエハや液晶基板の検査向けには架台部は特徴対応も可能です。
明暗視野観察仕様や微分干渉観察仕様のオプション品は本体が異なります。

仕様	ARM-100S	ARM-100BD
接眼レンズ	WF10X/φ22mm
プランアクロマート	明視野対物レンズ	明暗視野対物レンズ
	PL L5X/0.12 (W.D. 23.8mm)	PL L5X/0.12 BD (W.D. 8.05mm)
	PL L10X/0.25 (W.D. 19.7mm)	PL L10X/0.25 BD (W.D. 7.86mm)
	PL L20X/0.40 (W.D. 7.5mm)	PL L20X/0.40 BD (W.D. 7.23mm)
	PL L50X/0.70 (W.D. 2.49mm)	PL L50X/0.70 BD (W.D. 1.75mm)
三眼鏡筒	三眼 30° 光路比 20：80
反射照明	5W LED （オプション6V30W ハロゲン）	12V50W ハロゲン
	落射投光管：開口絞り・視野絞り・偏光板・回転式フィルタ（Y.B.G、拡散）
フォーカシング	粗微動
レボルバ	明視野用5ケ穴	明暗視野4ケ穴
架台ステージ	架台：　300mm×240mm
	ステージ面：185mm×140mm XY移動範囲：35mm×30mm
Ｃマウントアダプタ	1X（標準構成）

◎オプション品

オプション製品各種			価格（税抜）
接眼レンズ	10X 接眼ミクロ入り(φ22mm) 0.10mm目盛り		18,000円
Cマウント	100-CTV05　0.5X		65,000円
Cマウント	100-CTV65　0.65X		60,000円
対物レンズ	ARM-100S用オプション	PL L2.5X/0.07 (W.D. 11mm)	60,000円
		PL L40X/0.60 (W.D. 3.98mm)	60,000円
		PL L60X/0.70 (W.D. 3.18mm)	75,000円
		PL L80X/0.80 (W.D. 1.25mm)	85,000円
		PL L100X/0.85 (W.D. 0.27mm)	100,000円
	ARM-100BD用オプション	PL L40X/0.6 BD (W.D. 3mm)	135,000円
		PL L60X/0.7 BD (W.D. 1.65mm)	140,000円
		PL L80X/0.80 BD (W.D. 0.80mm)	160,000円
		PL L100X/0.85 BD (W.D. 0.4mm)	185,000円

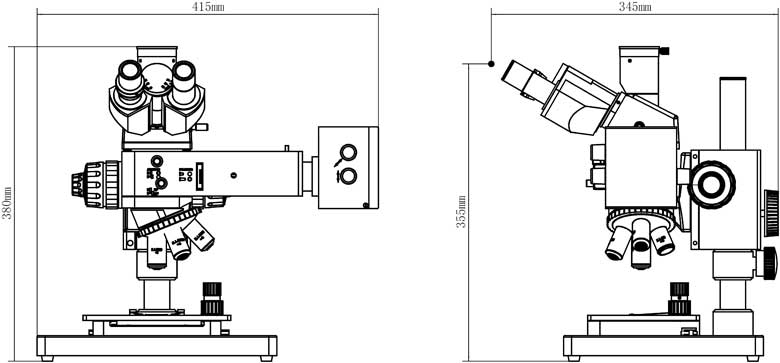

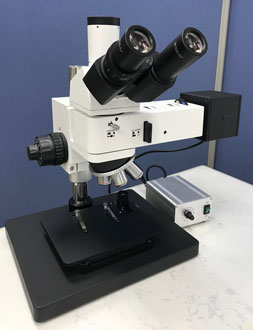

▲ ARM-100S（標準構成）	▲ 最大資料高さ 135mm

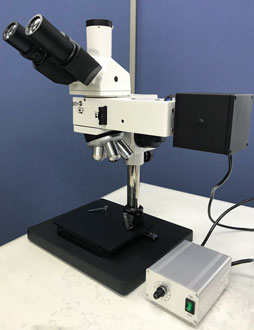

▲ XYステージﾞ及びクレンメルは着脱可能	▲ 背面には装置取付用のネジ穴付き
