CマウントPCモニターダイレクトカメラ

型番:AR-D200HD

78,000円(税抜)

(税込 85,800円)

PC不要!PC用のモニターに直接カメラを接続して、顕微鏡下観察映像の表示や画像保存が可能な、高画質Cマウントカメラです。
十字線表示や画像調整などの操作は、カメラに接続したマウスで可能。撮った画像はSDカードへ保存。使い勝手の良いカメラです。(計測機能無し)

CマウントPCモニターダイレクトカメラ AR-D200HD 製品詳細

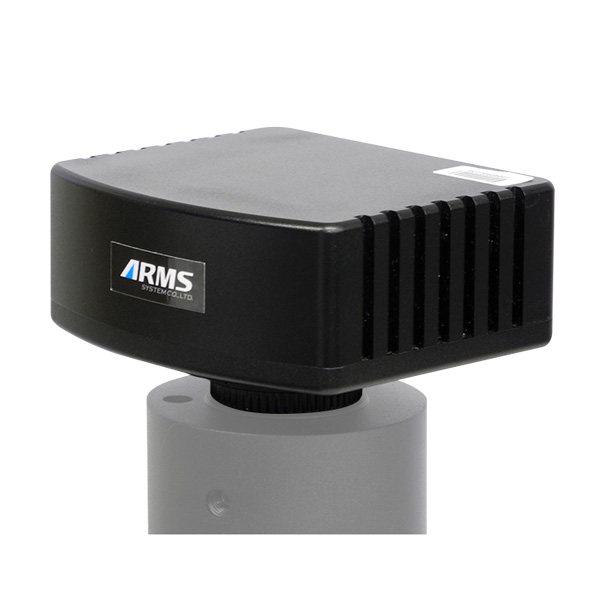

4_AR-ZM0650D-200HD.jpgAR-D200HDは、PCモニターに直接接続可能な、CマウントPCモニターダイレクトカメラです。
操作用のPCは必要ありません。

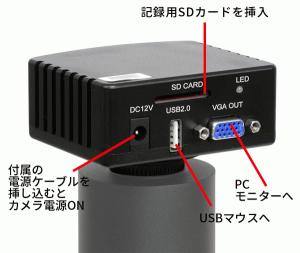

カメラ本体に、USBマウスとPCモニターへのD-Sub15ピンケーブルを接続し、付属の電源ケーブルを差し込むと、すぐにご利用いただけます。1920×1080の出力解像度をサポートしています。

02_AR-D200HD_backimage.jpgOSD(オンスクリーンディスプレイ)形式なので、モニターへの出力解像度設定や、表示画像に関する設定、クロスライン表示・非表示の方法や画像反転等々、全ての操作は、カメラに接続したマウスでおこないます。

マウスを、モニターの左側へ持っていくと、画質や色味などに関する設定メニュー、画面下側へ持っていくと、フリップや画像保存等を行うメインメニュー、画面右側へ持っていくと、十字線表示・非表示に関する十字線メニューが表示されます。


マウスが左右・下端に無い場合は、各メニューは表示されませんので、観察画像を邪魔することなく、モニターの広い画面で観察が可能です。



AR-D200HD 各メニューについて

画像設定メニュー(左端)

ar-d200hd_hidari.gif画面左端中央にマウスカーソルを移動すると、画像設定メニューが表示されます。


露光の自動・手動切り替えや、ホワイトバランス設定、画像のコントラスト、色味などを調整できます。

また、カメラ出力時の解像度を、お使いのモニターに合わせて、「1920x1080」「1280x1024」「1280x720」「1024x768」から設定することができます。



十字線メニュー(右端)


画面右端中央にマウスカーソルを移動すると、十字線(クロスライン)設定メニューが表示されます。

縦横各1~8本までのラインの表示・非表示、クロスライン大・小の表示・非表示、ラインごとの色変更などを、8パターン作成できます。



ar-d200hd_cross-b.jpg  ar-d200hd_cross-s.jpg  ar-d200hd_jyuuji.jpg



ここで設定したクロスラインは、モニター上の観察画像上に表示させる他、次項の保存画像プレビュー上で表示可能です。 (各種ライン表示を静止画に含めて保存することは出来ません)



メインメニュー(下端)


画面下端中央にマウスカーソルを移動すると、画像の表示や保存に関するメインメニューが表示されます。
このメニューでは、下記の操作が可能です。


  • 最大10倍デジタルズーム表示
  • 画像の水平方向反転
  • 画像の垂直方向反転
  • 画像フリーズ機能
  • グレイ表示
  • HDR撮影機能
  • 画像比較
  • 画像キャプチャ(静止画撮影)
  • 動画撮影
  • 撮影画像一覧表示
  • SDカード初期化

◎ HDR機能のOFF と ON

ar-d200hd_hdr-off.jpg ar-d200hd_hdr-on.jpg

◎ 画像比較プレビュー

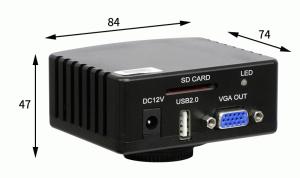

カメラ寸法


製品仕様
高画質CマウントPCモニターダイレクトカメラ AR-D200HD
有効画素 1920x1080
撮像素子 1/3インチ CMOS
フレームレート 30 fps
インターフェイス □VGA出力(アナログRGB)
1920x1080 / 1280x1024 / 1280x720 / 1024x768
(モニター接続時にカメラ調整メニューで手動設定)
□USB2.0出力(操作用マウス接続用)
カメラマウント Cマウント
おもなカメラ調整機能 □露光 自動・手動、
□ホワイトバランス 自動・手動、
□10倍デジタルズーム、
□水平・垂直 反転
□グレイ表示
□クロスライン 縦横1~8本ずつ表示・非表示選択
□静止画・動画保存
表示言語 英語
カメラ本体寸法 約 84x74x47mm(突起部含まず)
重量 280g
製品構成
・カメラ本体×1、
・ACアダプター(入力 AC100-240V 50/60Hz 0.45A、出力 12V 1.0A)×1、
・SDカード(SDHCメモリーカード)×1、
・USBマウス (※SDカードとマウスは試供品)×1

※本ページの写真にある、顕微鏡やPCモニター、PCモニター用ケーブルは、本製品には含まれません。

※ 本製品について、仕様・外観を予告無く変更する場合があります。予めご了承下さい。
