実体顕微鏡用LEDリング偏光照明装置 LED-R72-POL-SET 詳細

二枚の偏光板をそれぞれ顕微鏡側とリング照明側に装着し、観察の障害となる不要な乱反射光を防ぎます。

弊社の実体顕微鏡ARシリーズの照明取付アダプター部へ一つ目の偏光板を取り付け、残りの偏光板はセット内容のLEDリング照明LED-R72に取り付けます。

照明側に取り付けた偏光板の回転部を、取り付け方向へとゆっくり回し、観察しやすい位置を探します。

セットのリング照明LED-R72は、省電力・長寿命・高輝度を兼ね備えた、明るく人気の実体顕微鏡用照明装置です。

偏光板未使用時と使用時の、見え方の変化

アクリル板やガラス板表面のキズ・異物検査

偏光板を使用することで、表面の傷や異物等がハッキリ見えます

---

はんだの表面検査

偏光板を使用することで、反射光を低減できるので、はんだ表面の状態を観察しやすくなります

---

レーザー印字部の確認

偏光板を使用することで、レーザーで刻印した文字などがくっきり見え、観察しやすくなります

---

実体顕微鏡用LEDリング偏光照明装置 LED-R72-POL-SET 製品仕様

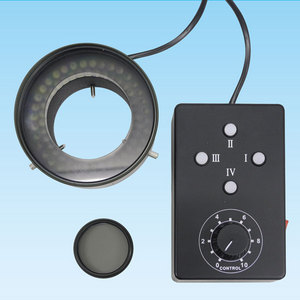

製品構成	・ 二重巻き4方向独立照射型 LEDリング照明装置　LED-R72 ・ 偏光板セット　R72POL （顕微鏡側とリング照明側取付用の 二種類）
取付対応顕微鏡	ARMSSYSTEM 実体顕微鏡 AR-Z2、AR-Z3TR 専用 ※上記以外の機種や、他社の実体顕微鏡をお使いの方は、別途ご相談・御見積を承ります （偏光板を取り付ける顕微鏡側の取付部の径によっては、一部の機種を除く 他社製顕微鏡にはそのまま取り付け出来ないため）
リング照明 ON/OFFスイッチ・調光	電源ON/OFFスイッチ 4方向独立照射ON/OFFスイッチ 調光可能
電源	AC100-240V  50/60Hz  0.3A
消費電力	7.2W
動作環境	・気温 5℃～30℃、 湿度 60％未満 ・W.D. 55mm以上 でご使用ください。 　（直射日光の当たらない所での使用,  結露なきこと） ・LED-R72に付属する標準拡散板は外してから、 偏光板セットを取り付けてご使用ください。

偏光板セット R72POL　（リング照明LED-R72付属しません）
価格	30,000円（税抜） ※2024年6月1日に価格改定済
製品構成	顕微鏡側・リング照明側取付用の 二種類の偏光板セット ※すでにリング照明LED-R72を お持ちの方用のセットです。 ※LED-R72専用です。 LED-R48には取り付け出来ません。
取付対応顕微鏡	ARMSSYSTEM 実体顕微鏡 AR-Z2、AR-Z3TR 専用 ※上記以外の機種や、他社の実体顕微鏡をお使いの方は、別途ご相談・御見積を承ります （偏光板を取り付ける顕微鏡側の取付部の径によっては、一部の機種を除く 他社製顕微鏡にはそのまま取り付け出来ないため）

※照明側偏光板は、リング照明LED-R72専用です。LED-R48には取り付けられませんのでご注意ください。

※顕微鏡側偏光板は、実体顕微鏡AR-Z2 , AR-Z3TR専用です。AR-Z65、68、77、81およびオリンパスSZ61、ニコンSMZ745などの場合は、別途アタッチメントの併用が必要です。お使いの実体顕微鏡の機種を教えて頂けましたら、お見積りさせて頂きます。
