良品比較検査プログラム IP-Compare®＋USBカメラセット IP-CompareA について

良品比較検査プログラム IP-Compare®＋USBカメラセット IP-CompareA 製品情報

良品比較検査プログラム IP-Compare®＋USBカメラセット 詳細

良品比較検査プログラム「IP-Compare®」は、事前に登録した良品画像と、カメラから取り込んだ画像とを比較し、NG箇所の判定を行うプログラムです。
まず、良品画像を登録したのち、検査する領域やマスク領域（検査除外エリア）を設定し、それらの検査条件を「レシピ」として登録します。

このレシピには、検査対象となるサンプルの設置時に発生する、配置位置や角度の微細なズレを補正する機能もあります。（位置補正）。

設定したレシピ内容をもとに、事前に登録した良品画像と、専用カメラから取り込んだ画像とを比較検査し、判定結果を表示します。レシピは複数登録できます。

■登録・検査例

基準となる良品画像としてレシピに登録する画像	検査対象例（NGパーツ例）として用意した画像

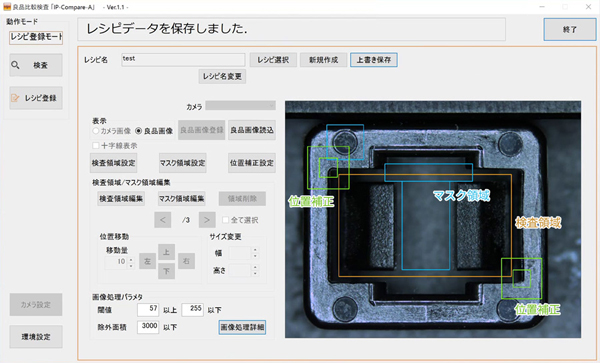

（１）良品画像をもとに、検査領域・マスク領域・位置補正情報などを、画像検出・比較方法の「レシピ」として登録します。 良品画像と検査対象画像とを比較し、ここで設定した検査領域内（下図黄色枠内）の違いを検出しますが、「マスク領域」として設定した下図の青いエリア内に違いがあっても、NGとは判定しません。 なお、位置補正で設定したエリア（上図緑枠内）を設定しておくと、良品画像とサンプル画像とでそのエリアを比較して、サンプル設置位置や角度の補正を行い、検査領域が両者で同じ範囲となるよう補正します。 ■実際のレシピ登録手順動画

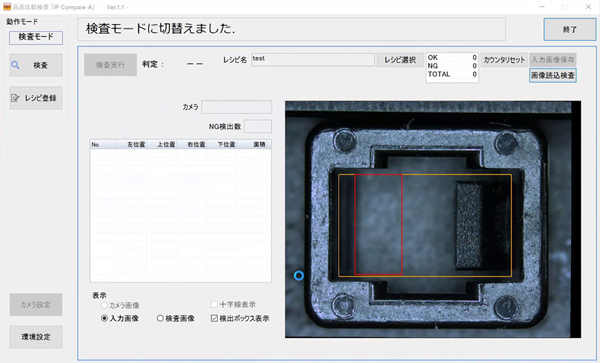

（２）レシピが出来たら、「検査モード」に切り替え、検査対象となる画像を専用カメラから取り込み、欠陥箇所があるかどうかを判定します。 ※カメラからのリアルタイム画像のみならず、あらかじめPC等に保存しておいた画像の判定も可能です。

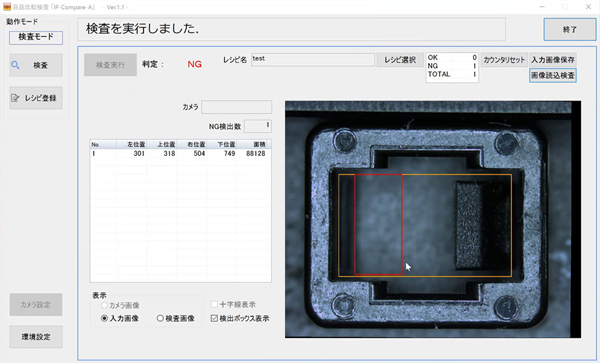

（３）下図では、「レシピ」で登録した検査領域（黄色枠内）に、良品画像であるべきツメ部分の画像が検査対象にはない（赤枠部分）ため、「NG」として判定されます。

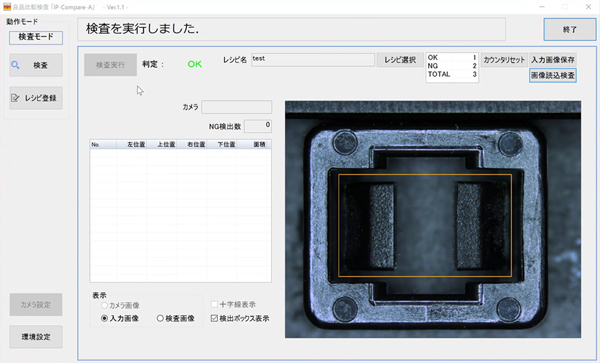

（４）検査領域内に良品画像とサンプル画像とで相違なければ、「OK」と判定されます。　 ■検査モードの手順動画

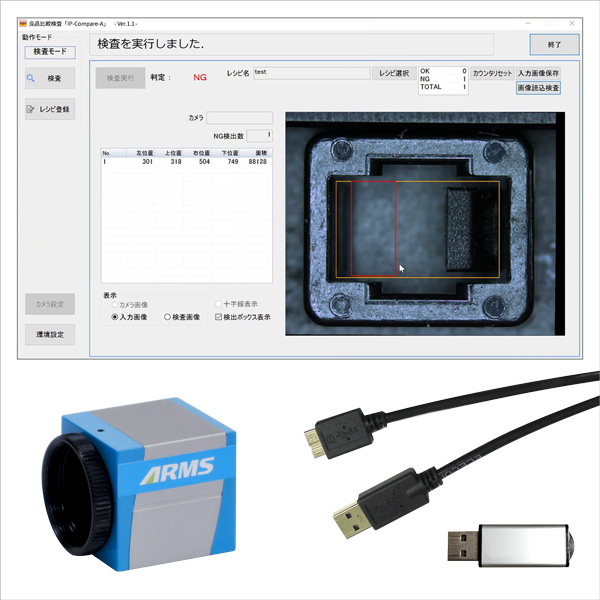

良品比較検査プログラム IP-Compare®A セット内容

・良品比較検査プログラム IP-Compare®A（CD-ROM・取説）

・専用USBカメラ

・USBケーブル

・専用USBライセンスキー

※IP-Compare® は、株式会社イグシスの登録商標です。

※PCは付属しません。下記システム要件を満たすPCをご用意ください。

システム要件 ： ご購入前に必ずお確かめ下さい。
・ディスプレイ解像度 1,280x768 以上
・Windows(R) 10（各32bit・64bit）のみ
・チップセットが Intel(R) 製であること
・RAM 4GB 以上（32bitの場合は2GB以上。ただしできるだけ多いほうが望ましい。）
・USB 3.0 ポート×1口（USBカメラ用）、USB2.0以上のポート×1口（USBライセンスキー用）搭載
・ハードディスクに十分な空き容量があること

※ 上記の条件を満たさないPCでは本製品はご利用いただけません。
※ 上記条件は動作のための最低条件です。こちらのシリーズはリアルタイム映像を扱うため、上記スペックより余裕をもった高性能PCを推奨します。
※ このプログラムでは、Matrox Imaging Library（MIL）を組み込んでいます。

IP-Compare®　I/O版

良品比較検査プログラム「IP-Compare®」は、事前に登録した良品画像と、カメラから取り込んだ画像とを比較し、NG箇所の判定を行うプログラムです。

このプログラムに、I/Oにより外部制御機能を追加した「IP-Compare®　I/O版」を、リリース致しました。

外部I/O（5-24V I/O）を介して、検査開始/結果取得制御を行えます。

外部I/Oは、PCやPLCのデジタルI/Oを想定しており、これにより良品比較検査のインライン検査導入が可能となりました。

■I/O版の検査デモ動画
